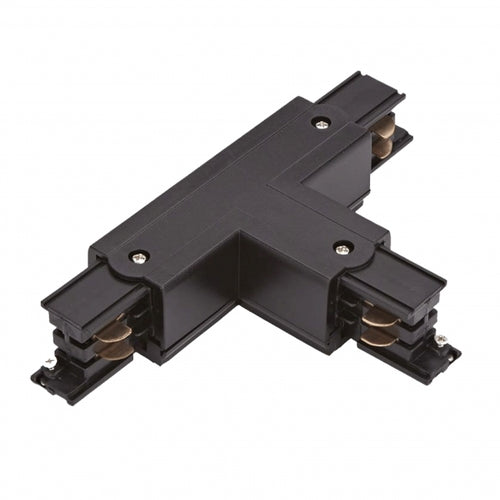

3-Fase Rails T-Vorm interne connector | Zwart | RIGHT-2

Deze 3-fase T-Vorm connector/koppelstuk wordt gebruikt om de rails te verlengen als u graag meerdere bochten om wilt zonder steeds een voeding aan te sluiten, de T-vorm interne connector schuift volledig in de 3-fase rails. vervolgens als u een eind aan de rails wilt maken dan kunt u deze veilig afsluiten door een 3-fase eindkap. (artikel: LLP-RSB35)

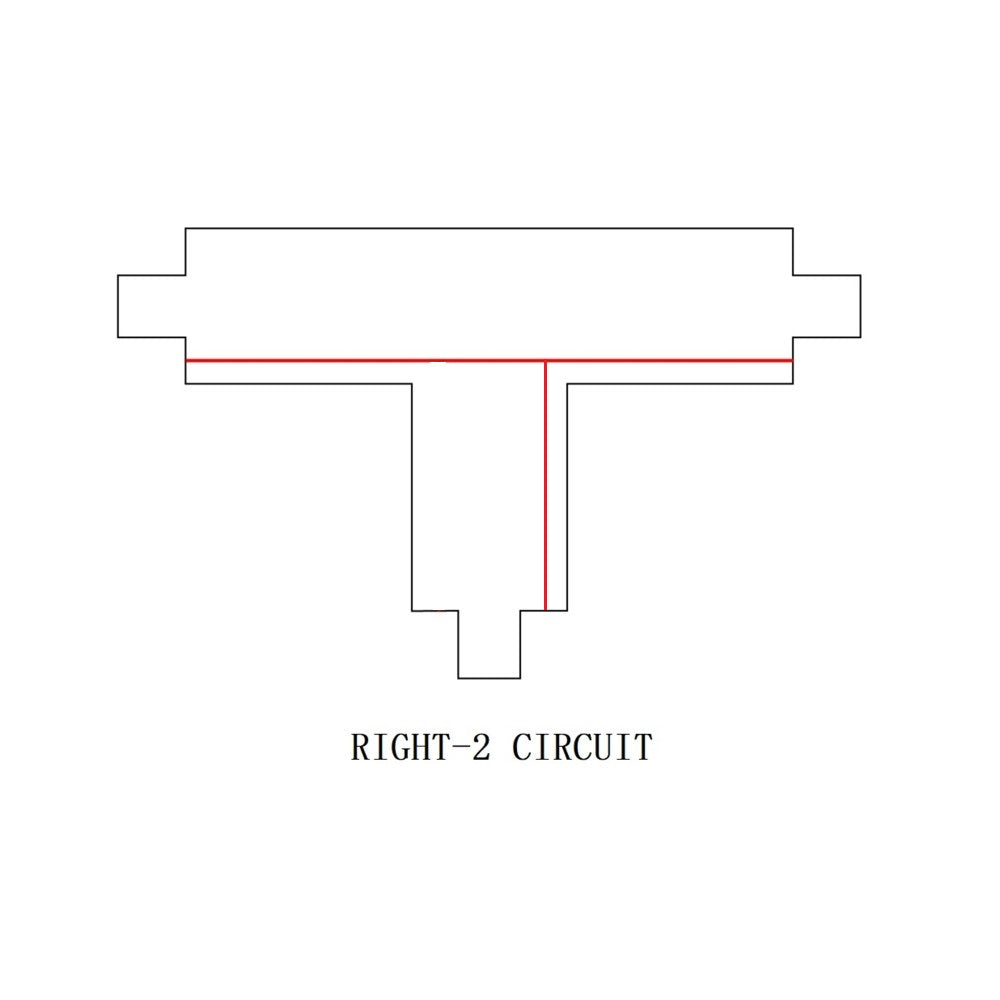

RIGHT-2 CIRCUIT

• Afmeting: 100x66mm
• Geschikt voor: 3-Fase rails
• Kleur behuizing: Zwart
• Materiaal: PC
• Aantal in omdoos: 25 stuks

Wat is RIGHT-1, RIGH-2, LEFT-1 en LEFT-2 CIRCUIT en wat heb ik nodig?

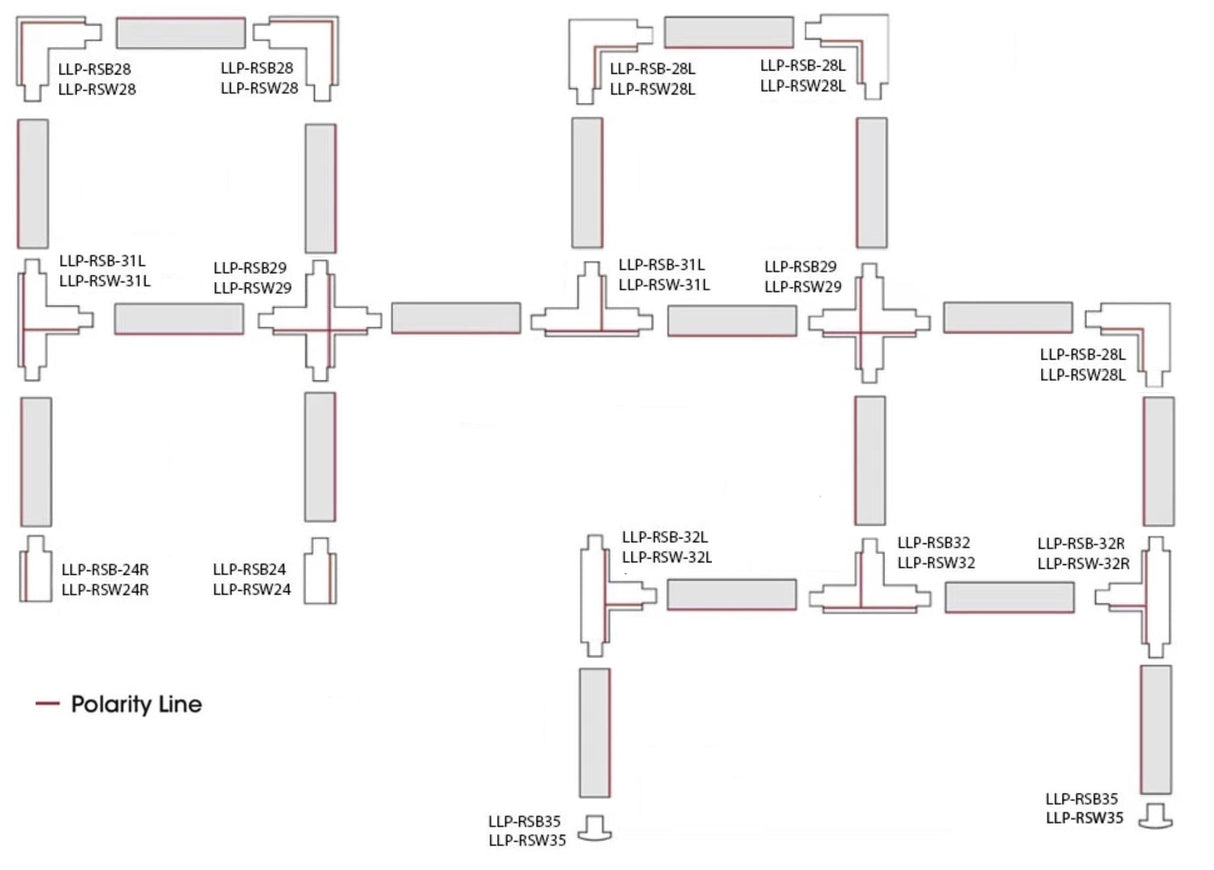

Als u aftakkingen wilt maken met een 3-fase rails systeem moet het circuit wel op elkaar aansluiten. Dit hebben we op de foto aangeduid met een rode lijn. Als u bijvoorbeeld een groot vierkant maakt, moet het T stuk wat tegenover het andere T stuk zit een andere zijn. Dit is nodig om de rode lijn overeen te laten komen. Wanneer u twee dezelfde T stukken tegenover elkaar plaatst komt de rode lijn niet overeen. En is het circuit dus niet rond en zal de verlichting niet werken.

De volgende T-stukken passen tegenover elkaar:

• RIGHT-2 past tegenover LEFT-2
• RIGHT-1 past tegenover LEFT-1
